Kabel für 15,6 17 Zoll Bildschirm

Download PDF Nachricht senden

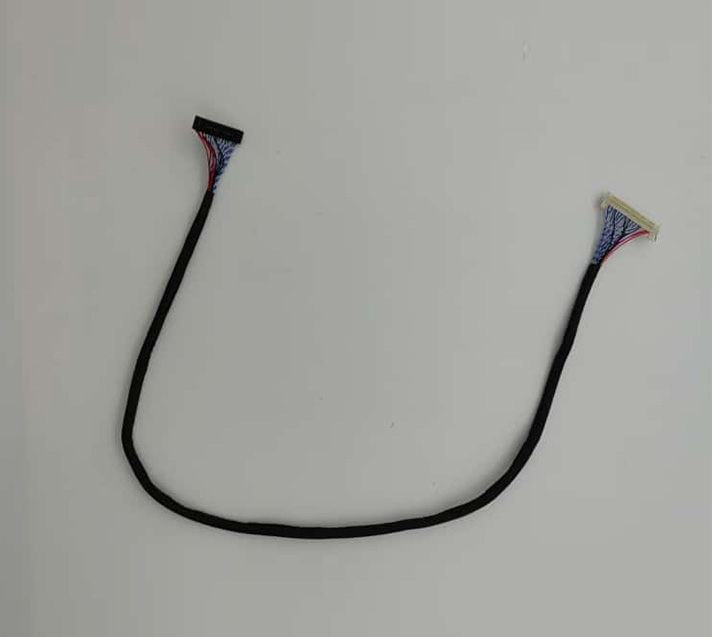

Länge 60 cm Für 15,6 17 19 21,5 23,6 23,8 24 27 INCN Bildschirm

B Schluss
Füße kümmern.	Das Symbol (auf dem Schild)	Beschreibung Beschreibung Beschreibung
1 Der VCC Power for panel (Netzspannung)
2 Der VCC Power for panel (Netzspannung)
3 Der VCC Power for panel (Netzspannung)
4 Der GND Ground (Fläche)
5 Der GND Ground (Fläche)
6 Der NC Der NC
7 Der O0- LVDS ODD0-Signal (LVDS ungerade 0-Signale)
8 von O0 + LVDS ODD0 + Signal (LVDS ungerade 0 + Signale)
9 Die O1- LVDS ODD1-Signal (LVDS ungerade 1-Signale)
10 von O1 + LVDS ODD1 + Signal (LVDS ungerade 1 + Signale)
11 Der O2- LVDS ODD2-Signal (LVDS ungerade 2-Signale)
12 von O2 + LVDS ODD2 + Signal (ungerade LVDS2 + Signale)
13 Der GND Ground (Fläche)
14 Der GND Ground (Fläche)
15 Die EC- LVDS Even Clock-Signal (LVDS) Bearbeiten
16 Die EC + LVDS EVEN Clock + Signal (LVDS Ingular Clock + Signal) Bearbeiten
17 Der O3- LVDS ODD3-Signal (LVDS ungerade 3-Signale)
18 für O3 + LVDS ODD3 + Signal (LVDS ungerade 3 + Signale)
19 Die E0- LVDS Even0-Signal (LVDS gerade 0-Signale)
20 Für E0 + LVDS Even0 + Signal (ungerade LVDS 0 + Signale)
21 Die E1- LVDS Even1-Signal (LVDS gerade 1-Signale)
22 Der E1 + LVDS Even1 + Signal (LVDS Ingular 1 + Signale) Bearbeiten
23 Die E2- LVDS Even2-Signal (LVDS gerade 2-Signale)
24 Der E2 + LVDS Even2 + Signal (ungerade LVDS2 + Signale)

a zum Ende
Modulseitiger Connector: UJU IS100-L30R-C23or Equivalent User Side Connector: JAE FI-X30H oder Equivalent


Pin Nein Das Symbol Funktion Erinnerungen
1 Der Rx- Negative Transmissionsdaten des Pixel 0 (ODD)
2 Der RXO0 + Positive Transmissionsdaten des Pixel 0 (ODD)
3 Der RX1- Negative Transmissionsdaten des Pixel 1 (ODD)
4 für RXO1 + Positive Transmissionsdaten des Pixel 1 (ODD)
5 Der RXO2- Negative Transmissionsdaten des Pixel 2 (ODD)
6 für RXO2 + Positive Transmissionsdaten des Pixel 2 (ODD)
7 BIST ist Bist Funktion Die Note 1
8 Der RXC- Negative Transmission Clock (ODD) Bearbeiten
9 Der RXOC + Positive Transmission Clock (ODD) Bearbeiten
10 Der RXO3- Negative Transmissionsdaten des Pixel 3 (ODD)
11 Der RXO3 + Positive Transmissionsdaten des Pixel 3 (ODD)
12 Der RXE- Negative Transmissionsdaten des Pixel 0 (EVEN)
13 Der RXE0 + Positive Transmissionsdaten des Pixel 0 (EVEN)
14 Der GND Der Power Ground
15 Der RXE1- Negative Transmissionsdaten des Pixel 1 (EVEN)
16 Der RXE1 + Positive Transmissionsdaten des Pixel 1 (EVEN)
17 Der GND Der Power Ground
18 Der RXE2- Negative Transmissionsdaten des Pixel 2 (EVEN)
19 Der RXE2 + Positive Transmissionsdaten des Pixel 2 (EVEN)
20 Der RXC- Negative Transmission Clock (EVEN) Bearbeiten
21 Die RXEC + Positive Transmission Clock (EVEN) Bearbeiten
22 Der RXE3- Negative Transmissionsdaten des Pixel 3 (EVEN)
23 Der RXE3 + Positive Transmissionsdaten des Pixel 3 (EVEN)
24 Der GND Der Power Ground Anmerkung 2
25 Der CTL * Reserviert für LCD-Hersteller (CTL_DVR)
26 dieser * Reserviert für LCD-Hersteller (CE_DVR)
27 Der NC
28 VDD ist
29 VDD ist Stromversorgung: +5V
30 VDD ist
